Daten für die Berechnung der Heizgeräte

Warmlufterzeuger-Konfigurator

Auswahl von Heizgeräten und kombinierten Heizsystemen

Daten für die Berechnung der Heizgeräte

Temperaturen

Erforderliche Raumtemperatur:

° C

Auslegungs-Außentemperatur:

° C

△ T:

° C

Abmessungen

Länge:

Breite:

Durchschnittliche Höhe:

Bodenfläche:

m²

Beheiztes Volumen:

m³

Abstrahlende Wandfläche:

Automatisch Handbuch

m ²

Verglaste Flächen:

m ²

Deckenfläche:

m²

Abstrahlflächen

Wände:

W/m ² ° C

Glasflächen:

W/m ² ° C

Decke:

W/m ² ° C

Boden:

W/m ² ° C

Automatisch Handbuch

ANZAHL NATÜRLICHER LUFTWECHSEL:

Volumen^/h

Die Mindestanzahl muss 0,3 Volumen/h betragen

MECHANISCHE LÜFTUNG (FALLS VORHANDEN):

m³/h

Sicherheitsfaktor:

Erforderliche Heizleistung:

kW

Automatische Auswahl von Heizgeräten und kombinierten Heizsystemen

Prozesswärme / Planerbescheinigung

Brandschutzbestimmungen, die die Verwendung von Heizgeräten verbieten?

Möchten Sie eine manuelle Auswahl treffen?

Manuelle Auswahl von Heizgeräten und kombinierten Heizsystemen

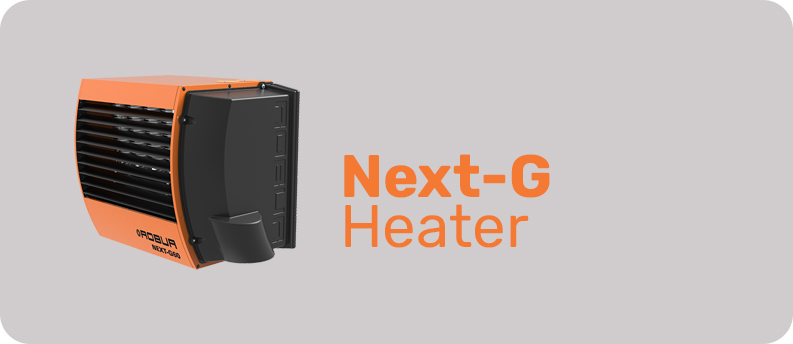

Serie NEXT-G

Modell	Installierte Leistung	Luftmenge	Starten
NEXT-G 20	19 kW	2300 m³/h	15 m	2300
NEXT-G 30	27,4 kW	2450 m³/h	18 m	2450
NEXT-G 35	33,4 kW	2735 m³/h	20 m	2735
NEXT-G 45	41,4 kW	3450 m³/h	24 m	3450
NEXT-G 60	56,6 kW	5650 m³/h	28 m	5650
NEXT-G 75	72 kW	5400 m³/h	28 m	5400
NEXT-G 90	87,3 kW	9100 m³/h	38 m	9100

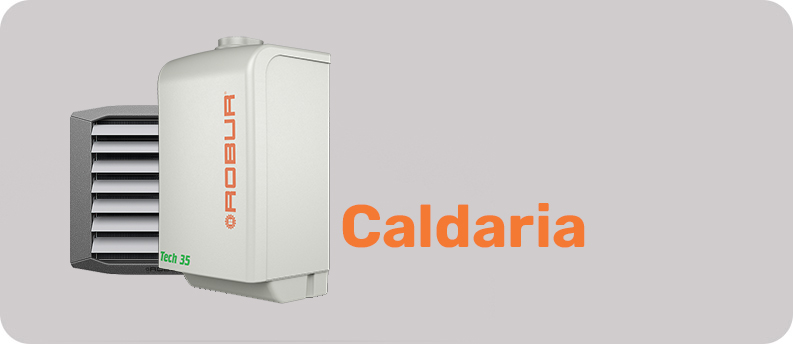

Serie Caldaria

Modell	Installierte Leistung	Luftmenge	Starten
Cal. 35	33,4 kW	3000 m³/h	17 m	3000
Cal. 35 SMART	33,4 kW	3000 m³/h	17 m	3000
Cal. 35 PLUS	33,4 kW	3000 m³/h	17 m	3000
Cal. 55.1 MONO	49,2 kW	7200 m³/h	28 m	7200
Cal. 55.1 DUAL	49,2 kW	6000 m³/h	17 m	6000
Cal. 55.1 TRIAL	49,2 kW	10800 m³/h	20 m	10800
Cal. 100.2 DUAL	98,2 kW	14400 m³/h	28 m	14400
Cal. 100.2 TRIAL	98,2 kW	9000 m³/h	17 m	9000
Cal. 100.2 QUADRI	98,2 kW	13200 m³/h	17 m	13200

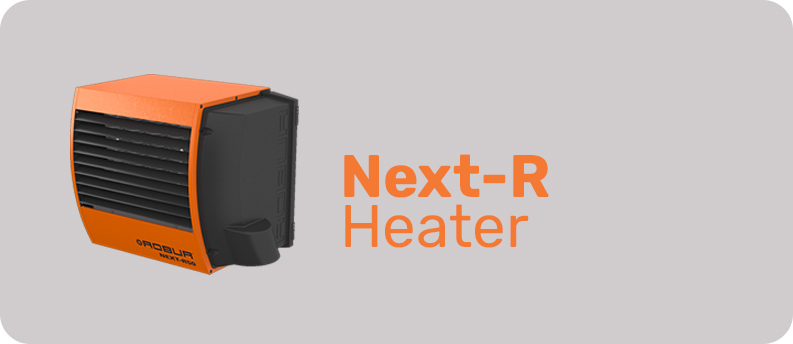

Serie NEXT-R

Modell	Installierte Leistung	Luftmenge	Starten
R15	14,1 kW	2000 m³/h	13 m	2000
R20	18,7 kW	2050 m³/h	15 m	2050
R30	25,5 kW	2460 m³/h	18 m	2460
R40	35 kW	3600 m³/h	20 m	3600
R50	44,6 kW	3960 m³/h	25 m	3960
R60	62,8 kW	5350 m³/h	28 m	5350
R80	76,5 kW	7200 m³/h	40 m	7200

Vergleichstabelle

Merkmale	Manuelle Auswahl	Automatische Auswahl
Thermische Leistung	0 kW	0 kW
Anzahl der Luftwechsel pro Stunde	0	0
Erforderliche Leistungsdifferenz	0 %	0 %

Schätzen Sie Ihre Einsparungen

Automatische Auswahl des bestehenden Systems:

%

Sistema_presistente_manuale:

%

Projektdaten

Ausgefüllt von:

Datum:

Benutzer:

Stadt:

Gebäudeart:

Telefon:

Dieses Auswahltool ist nur für kommerzielle Zwecke bestimmt. Die endgültige Bewertung des Heizsystems muss von einem qualifizierten Planer durchgeführt werden.
